在5G通信、新能源汽车和智能终端设备高速发展的今天，工程师们正面临一场“热量”与“干扰”的双重考验。设备性能越强，功耗与电磁辐射挑战也随之升级。针对这一痛点，兆科电子单组份导热吸波凝胶，为空间受限的高性能设备提供了一种“一箭双雕”的热管理与EMI方案。

合二为一，破解紧凑空间难题
传统方案往往需要分别使用导热垫片和吸波材料，这在内部结构的设备（如射频模块、光模块、ADAS传感器）中既占空间，也增加了装配复杂度。导热吸波凝胶核心价值在于其导热与吸波双功能集成设计。它以硅凝胶为基体，填充陶瓷粉与软磁颗粒，能在5.0W/mK导热系数的同时，有效吸收杂散电磁波，从源头解决信号串扰问题。

灵活点胶，适配复杂不规则表面

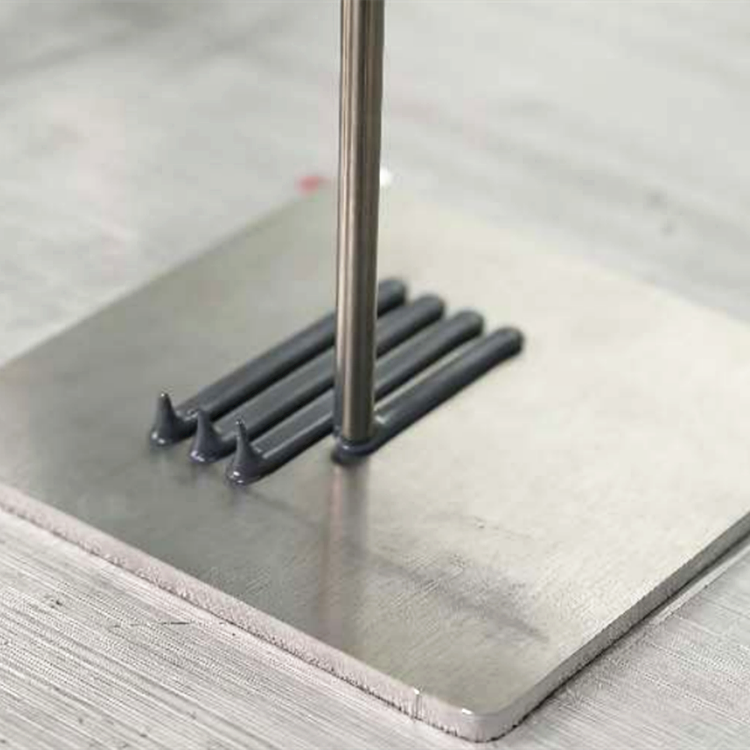

自动化生产对材料施工友好度要求非常高。这款凝胶可轻松用于点胶系统自动化操作，适合大规模产线。其高柔软、高压缩性的凝胶态，能贴合PCB上高低不平的芯片、缝隙和不规则表面，形成无压力的导热吸波界面，最小界面厚度可达0.15mm，大大降低了接触热阻。

多元场景，从路由器到新能源车
其应用范围覆盖了从消费电子到工业汽车的多类场景：
通信设备：路由器/交换机射频模块、高速光模块、5G基站，解决散热与内部EMI问题。
消费电子：智能手机、平板、笔记本电脑的射频芯片区域。
汽车电子：新能源车BMS电池管理系统、激光雷达、域控制器等核心安全部件。
