一、为何要严控导热硅脂涂层厚度
导热硅脂核心是填充芯片与散热片接触面微观凹凸，隔绝空气、降低界面热阻，并非充当导热垫片。涂层太厚会新增材料热阻，成为散热瓶颈；涂层过薄无法填满缝隙，空气残留依旧会大幅削弱导热效率。

二、标准厚度参考区间
行业通用间隙：20μm～100μm（0.02–0.1mm）
1、20μm 上下：CPU、GPU等高光洁度器件，贴合面平整度高；
2、50–100μm：普通功率元器件、电子模块，平衡填充效果与热阻。
导热硅脂导热系数多为 1~5.2W/m?K，热阻随厚度呈非线性上涨。以 3W/m?K导热硅脂为例，厚度从 50μm 增至 200μm，热阻近乎翻倍。

三、实操控厚三大方法

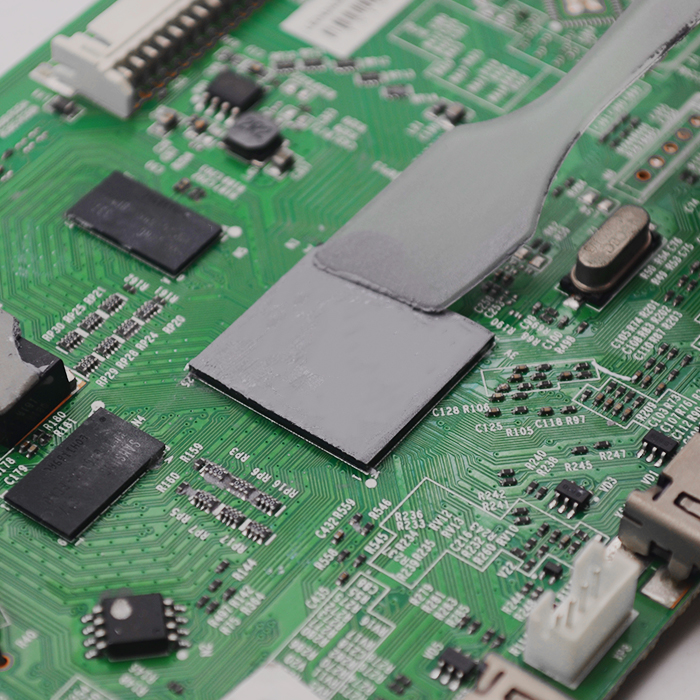

1、标准化施胶：优先自动点胶机定量涂覆；人工刮涂保证均匀，杜绝局部堆积或缺涂；
2、匹配装配压力：压装散热器施加合理压力，挤出多余硅脂，形成均匀薄层，轻微溢胶为优佳状态；
3、优化接触面粗糙度：打磨降低表面凹凸，所需硅脂厚度同步减小，进一步压低界面热阻。

四、常见使用误区规避
误区1：导热硅脂涂越厚散热越好→厚层提升热阻，还易溢胶污染电路元件；
误区2：只管控涂胶厚度，忽略装配压力→施压后硅脂厚度会改变，造成理论与实际散热偏差；
误区3：大间隙仍使用硅脂→间隙超 0.3mm 需改用导热垫片，硅脂仅适配 0.1mm 以内微间隙。
